BAB 7

Teori Pita Energi

Bagaimana interaksi milyaran atom membentuk pita energi (band) yang membedakan material konduktor, semikonduktor, dan isolator.

7.1 Dua Atom Hidrogen dan Pembentukan Pita Energi

Untuk memahami mengapa material padat memiliki sifat listrik yang berbeda-beda, kita harus melihat apa yang terjadi pada tingkat kuantum ketika atom-atom bergabung. Mari kita mulai dari kasus paling sederhana: dua atom hidrogen.

Masing-masing atom hidrogen memiliki 1 elektron pada orbital terendah (1s). Ketika kedua atom berjauhan, kedua elektron ini memiliki tingkat energi yang sama. Namun, ketika kedua atom saling didekatkan, fungsi gelombang elektron dari masing-masing atom mulai saling tumpang tindih (overlap).

Menurut prinsip superposisi kuantum, ada dua cara fungsi gelombang ini bisa berinterferensi:

  1. Interferensi Konstruktif (Bonding): Fungsi gelombang saling menguatkan di tengah-tengah antara dua inti atom. Ini membentuk keadaan ikatan (bonding state, $\sigma_{1s}$) yang energi totalnya lebih rendah (lebih stabil).
  2. Interferensi Destruktif (Anti-bonding): Fungsi gelombang saling menghancurkan di tengah. Ini membentuk keadaan anti-ikatan (anti-bonding state, $\sigma^*_{1s}$) yang energi totalnya lebih tinggi.

Sejalan dengan tumpang tindih ini, satu tingkat energi awal terbelah menjadi dua tingkat energi yang berbeda: level bonding (rendah) dan level anti-bonding (tinggi).

Pembentukan orbital molekul H2

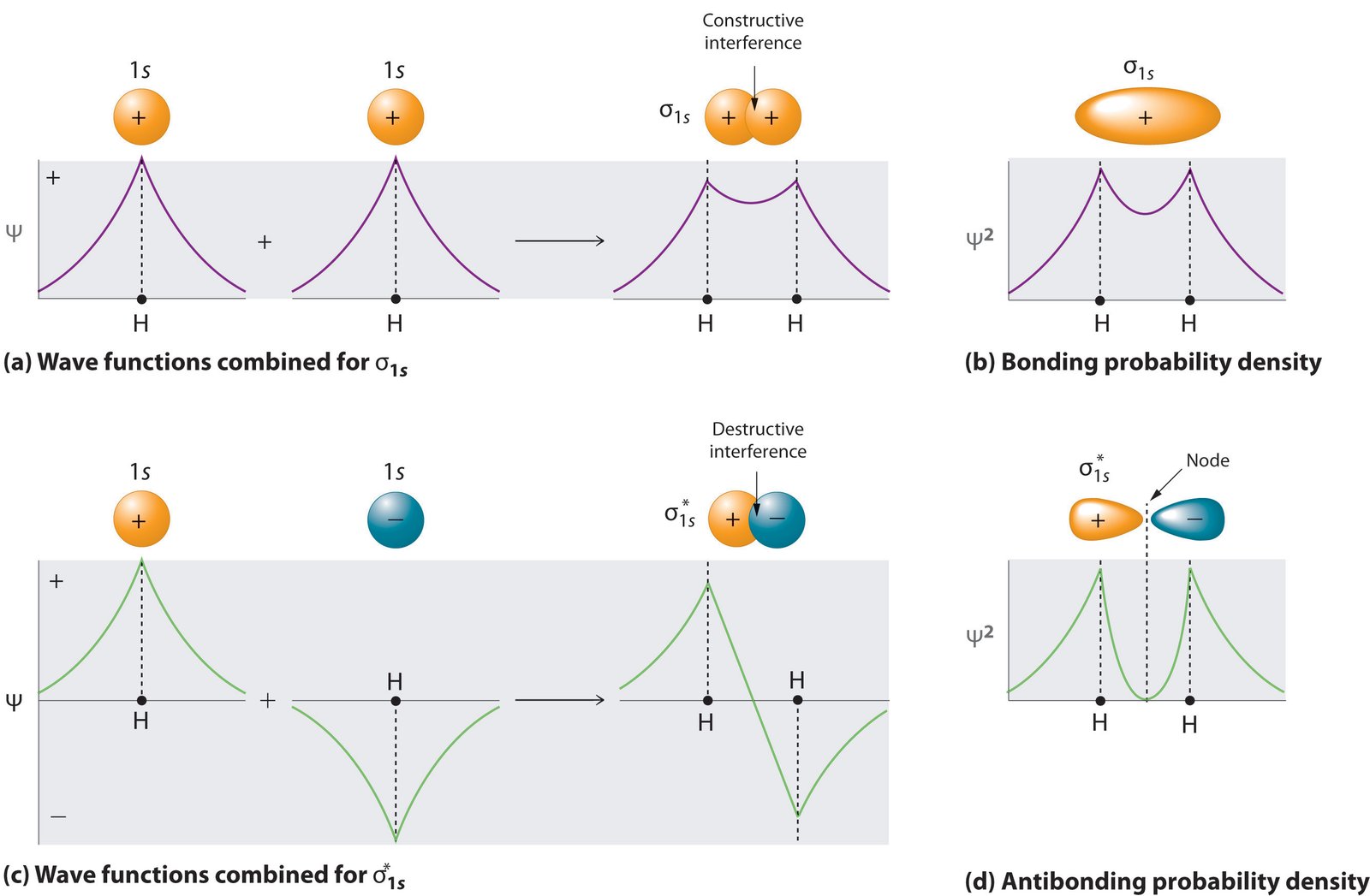

Gambar 7.1. Kombinasi orbital atom 1s menjadi orbital molekul. (a) Interferensi konstruktif membentuk orbital bonding $\sigma_{1s}$. (c) Interferensi destruktif membentuk orbital anti-bonding $\sigma^*_{1s}$. (b) dan (d) menunjukkan rapat probabilitasnya.

Apa yang terjadi jika kita membawa milyaran atom (misalnya $N \approx 10^{23}$ atom dalam kristal padat 1 cm³)? Interaksi gelombang yang sama terjadi pada semua atom. Tingkat energi tunggal tersebut akan terbelah menjadi $N$ tingkat energi yang sangat berdekatan. Karena $N$ sangat besar, jarak antar tingkat energi menjadi sangat kecil (nyaris tak terbedakan).

Akibatnya, $N$ tingkat diskrit ini membentuk sebuah rentang energi yang kontinu yang disebut Pita Energi (Energy Band). Dalam material padat, pita energi yang terisi penuh oleh elektron valensi disebut Pita Valensi (Valence Band), sedangkan pita energi di atasnya yang kosong (atau sebagian terisi) disebut Pita Konduksi (Conduction Band).

1 Atom 1 Level 2 Atom 2 Level N Atom (Kristal) Pita Energi Pita Valensi Pita Konduksi Band Gap (Terlarang)
Gambar 7.2. Pergeseran dari 1 tingkat energi diskrit menjadi pita energi kontinu saat jumlah atom meningkat menjadi milyaran (kristal padat).

7.2 Konduktor, Semikonduktor, dan Isolator

Sifat listrik suatu material sepenuhnya ditentukan oleh struktur pita energinya, khususnya bagaimana pita valensi dan pita konduksi saling berinteraksi, serta jarak (gap) di antara keduanya.

  • Konduktor (Logam): Pita valensi dan pita konduksi saling tumpang tindih (overlap). Tidak ada band gap. Elektron valensi dapat berpindah ke pita konduksi tanpa membutuhkan energi tambahan. Akibatnya, elektron bebas tersedia dalam jumlah sangat banyak bahkan pada suhu 0 Kelvin, menjadikan logam penghantar listrik yang sangat baik (misal: Tembaga, Emas).
  • Isolator: Pita valensi terisi penuh, pita konduksi kosong, dan keduanya dipisahkan oleh band gap yang sangat besar ($E_g > 5 \text{ eV}$). Energi termal pada suhu kamar tidak cukup untuk memindahkan elektron melewati gap ini. Akibatnya, tidak ada elektron di pita konduksi (misal: Intan, kaca).
  • Semikonduktor: Struktur mirip dengan isolator, namun memiliki band gap yang kecil ($E_g \approx 1 \text{ eV}$, misal: Silikon $E_g = 1.12 \text{ eV}$). Pada suhu 0 Kelvin ia bersifat isolator. Namun pada suhu kamar, sebagian kecil elektron mendapat energi termal cukup untuk melompat ke pita konduksi, memberikan sedikit konduktivitas.
Valensi Konduksi Konduktor Tumpang Tindih Valensi Konduksi Eg (kecil) Semikonduktor Eg ~ 1 eV Valensi Konduksi Eg (besar) Isolator Eg > 5 eV
Gambar 7.3. Diagram pita energi untuk Konduktor (overlap), Semikonduktor (gap kecil), dan Isolator (gap besar).
Diskusi: Hubungan Band Gap dan Panjang Gelombang Cahaya

Dalam aplikasi optoelektronik (seperti sel surya, LED, atau fotodetektor), sangat penting untuk mengetahui panjang gelombang cahaya apa yang dapat diserang atau dipancarkan oleh suatu semikonduktor. Sebuah foton akan dapat memindahkan elektron dari pita valensi ke pita konduksi jika energi foton tersebut ($E_{photon}$) lebih besar atau sama dengan energi band gap ($E_g$).

$$ E_{photon} = h\nu = \frac{hc}{\lambda} \ge E_g $$

Karena $1 \text{ eV} = 1.6 \times 10^{-19} \text{ J}$, kita bisa menyederhanakan konstanta $h$ (konstanta Planck) dan $c$ (kecepatan cahaya) ke satuan eV dan nanometer (nm):

$$ hc \approx 1240 \text{ eV} \cdot \text{nm} $$

Dari sini, kita mendapatkan rumus praktis yang sangat berguna untuk menghitung batas panjang gelombang maksimum ($\lambda_{max}$) yang dapat diserap suatu material (ambang batas serapan):

$$ \lambda_{max} \text{ (nm)} = \frac{1240}{E_g \text{ (eV)}} \tag{7.1} $$

Contoh Perhitungan untuk Berbagai Jenis Material:

  • Silikon (Si) - Semikonduktor Celah Sempit: $E_g = 1.12 \text{ eV}$
    $$ \lambda_{max} = \frac{1240}{1.12} \approx 1107 \text{ nm} \text{ (Inframerah dekat)} $$
    Karena 1107 nm berada di luar spektrum tampak (yang berakhir di ~750 nm), silikon menyerap seluruh cahaya tampak dan inframerah dekat. Inilah alasan mengapa silikon tampak hitam/abu-abu (tidak transparan) dan sangat efektif digunakan sebagai bahan utama sel surya.
  • Gallium Nitride (GaN) - Semikonduktor Celah Lebar: $E_g = 3.4 \text{ eV}$
    $$ \lambda_{max} = \frac{1240}{3.4} \approx 365 \text{ nm} \text{ (Ultraviolet)} $$
    Karena ambang batasnya berada di spektrum UV, GaN tidak menyerap cahaya tampak (energi cahaya tampak $< 3.4 \text{ eV}$). Substrat GaN murni tampak transparan seperti kaca. Material ini digunakan untuk LED biru dan detektor UV.
  • Intan / Diamond (C) - Isolator: $E_g = 5.5 \text{ eV}$
    $$ \lambda_{max} = \frac{1240}{5.5} \approx 225 \text{ nm} \text{ (Ultraviolet Dalam)} $$
    Band gap intan sangat besar. Energi foton cahaya tampak (1.6 - 3.1 eV) jauh lebih kecil dari 5.5 eV, sehingga tidak ada cahaya tampak yang dapat diserap. Akibatnya, intan memantulkan seluruh cahaya tampak dan terlihat sangat jernih serta transparan.

Dari contoh di atas, terlihat jelas bahwa nilai $E_g$ tidak hanya menentukan sifat listrik (konduktor/isolator), tetapi juga menentukan sifat optis (warna/transparansi) suatu material.

Diskusi: Energi Termal Suhu Kamar dan Ketergantungan Konduktivitas pada Suhu

Berapa banyak energi yang dimiliki elektron pada suhu kamar ($T \approx 300 \text{ K}$)? Energi termal rata-rata partikel diberikan oleh $k_B T$, di mana $k_B$ adalah konstanta Boltzmann ($8.617 \times 10^{-5} \text{ eV/K}$). Pada suhu kamar:

$$ k_B T \approx (8.617 \times 10^{-5} \text{ eV/K})(300 \text{ K}) \approx 0.026 \text{ eV} \text{ (atau } 26 \text{ meV)} $$

Perhatikan bahwa $0.026 \text{ eV}$ jauh lebih kecil daripada band gap silikon ($1.12 \text{ eV}$). Secara klasik, energi rata-rata ini tidak cukup untuk melewati gap. Namun, karena elektron mengikuti statistik Fermi-Dirac, ada "ekor" distribusi probabilitas yang memungkinkan sebagian kecil elektron (sangat sedikit, sekitar 1 dari $10^{19}$) memiliki energi jauh di atas rata-rata dan mampu melompat ke pita konduksi.

Mengapa konduktivitas material berubah terhadap suhu? Perilaku ini sangat berbeda antara logam dan semikonduktor:

  • Semikonduktor (Konduktivitas Naik saat Suhu Naik): Saat suhu meningkat, energi termal $k_B T$ membesar. Hal ini menyebabkan lebih banyak elektron yang memiliki energi cukup untuk melompat melewati band gap menuju pita konduksi. Peningkatan jumlah pembawa muatan (carrier concentration) ini sangat drastis dan mengalahkan efek hamburan akibat getaran kisi (phonon). Hasilnya, konduktivitas semikonduktor meningkat (resistivitas turun) eksponensial seiring kenaikan suhu.
  • Konduktor/Logam (Konduktivitas Turun saat Suhu Naik): Pada logam, pita konduksi sudah terisi elektron sejak awal (tidak ada band gap). Kenaikan suhu tidak menambah jumlah elektron bebas secara signifikan. Sebaliknya, kenaikan suhu memperkuat getaran inti atom (phonon) dalam kisi kristal. Getaran ini menghambat (scatter) pergerakan elektron bebas, sehingga mobilitas elektron menurun. Akibatnya, resistivitas logam naik dan konduktivitasnya turun ketika suhu meningkat.
  • Isolator: Karena band gap-nya sangat besar ($>5 \text{ eV}$), kenaikan suhu hingga ratusan derajat Celsius pun tidak cukup memberikan energi bagi elektron untuk melompat. Konduktivitasnya tetap sangat rendah.

Perbedaan mendasar inilah yang membuat semikonduktor sangat unik dan dapat dikendalikan melalui suhu maupun doping, tidak seperti logam yang sifatnya cenderung tetap.

7.3 Evolusi Pita Energi dan Tren Periodik Unsur Golongan IV

Sejauh ini kita telah membahas pembentukan pita energi secara konseptual (dari level diskrit menuju pita kontinu) serta klasifikasi material berdasarkan lebar band gap-nya. Namun, pertanyaan penting yang mungkin muncul adalah: mengapa unsur-unsur dalam satu golongan yang sama pada tabel periodik bisa memiliki sifat listrik yang sangat berbeda?

Untuk menjawab ini, kita perlu mempelajari bagaimana struktur pita energi berevolusi secara kontinu sebagai fungsi dari jarak antar atom ($r$). Gambar 7.4 menampilkan diagram klasik ini untuk lima unsur Golongan IV: Karbon (C), Silikon (Si), Germanium (Ge), Timah (Sn), dan Timbal (Pb).

Apa yang ditampilkan oleh diagram ini? Sumbu horizontal menunjukkan jarak antar atom, mulai dari kondisi gas — di mana atom-atom terpisah sangat jauh di sisi kanan — hingga kondisi padat di sisi kiri. Sumbu vertikal menunjukkan energi. Pada jarak yang sangat besar, setiap atom memiliki tingkat energi diskrit pada kulit valensinya (valence shell), persis seperti yang dibahas pada Gambar 7.2 untuk kasus satu atom. Saat atom-atom mulai saling mendekat, tingkat energi tersebut melebar akibat tumpang tindih fungsi gelombang antar atom, membentuk dua pita yang terpisah: pita valensi (valence band) di bawah dan pita konduksi (conduction band) di atas. Region di antara keduanya adalah pita terlarang (forbidden band), yaitu daerah energi yang tidak boleh ditempati oleh elektron.

Faktor kunci: jarak kesetimbangan $r_0$. Setiap unsur memiliki jarak antar atom kesetimbangan ($r_0$) yang berbeda pada fase padatnya, ditandai oleh titik vertikal pada masing-masing kurva. Jarak ini ditentukan oleh ukuran atom dan kekuatan ikatan kimianya. Sebagai anggota Golongan IV yang sama, kelima unsur ini memiliki jumlah elektron valensi yang identik (4 elektron). Namun, karena berada pada periode berbeda dalam tabel periodik, ukuran atom mereka sangat berbeda.

Tren dari atas ke bawah dalam golongan: Semakin turun dalam golongan (dari C → Si → Ge → Sn → Pb), jari-jari atom semakin besar sehingga jarak kesetimbangan $r_0$ semakin besar. Pada jarak yang lebih besar ini, tumpang tindih fungsi gelombang antar atom menjadi lebih lemah. Akibatnya, pelebaran pita yang terjadi menjadi lebih sempit, dan celah antara pita valensi serta pita konduksi menyempit pula. Ini adalah hubungan kualitatif yang sangat penting: interaksi yang lebih lemah (jarak lebih besar) menghasilkan band gap yang lebih kecil.

Dari diagram ini, kita dapat melihat dengan jelas bagaimana transisi sifat listrik terjadi secara bertahap dalam satu golongan:

  • Karbon (C) dalam bentuk intan: Memiliki jarak kesetimbangan terkecil ($r_0 \approx 1{,}54$ Å) karena atom karbon berukuran sangat kecil. Interaksi antar atom sangat kuat, sehingga pita melebar secara dramatis dan band gap yang terbentuk sangat lebar ($E_g \approx 5{,}5$ eV). Pada titik $r_0$-nya, celah ini cukup besar untuk menjadikan intan sebagai isolator.
  • Silikon (Si): Jarak kesetimbangan lebih besar ($r_0 \approx 2{,}35$ Å). Interaksi lebih lemah dibanding karbon, sehingga band gap yang terbentuk menyempit menjadi $E_g \approx 1{,}12$ eV. Pada skala diagram, titik $r_0$ Si berada di region di mana celah masih ada tetapi sudah cukup kecil — menjadikannya semikonduktor kelas sempit.
  • Germanium (Ge): Dengan jarak kesetimbangan yang lebih besar lagi ($r_0 \approx 2{,}43$ Å), band gap menyempit lebih lanjut menjadi $E_g \approx 0{,}66$ eV. Ge juga merupakan semikonduktor, tetapi dengan celah yang lebih sempit dari Si sehingga lebih banyak elektron termal yang dapat melompat pada suhu kamar.
  • Timah (Sn) dan Timbal (Pb): Pada jarak kesetimbangan yang jauh lebih besar, pelebaran pita sangat terbatas. Titik $r_0$ untuk Sn dan Pb jatuh tepat di region di mana pita valensi dan pita konduksi sudah saling tumpang tindih (overlap). Tidak ada band gap yang tersisa, dan kedua unsur ini berperilaku sebagai logam (konduktor).

Diagram ini mengungkapkan sebuah insight fundamental: perbedaan antara konduktor, semikonduktor, dan isolator bukanlah perbedaan kualitatif yang mutlak, melainkan perbedaan kuantitatif yang bertahap. Semua material pada dasarnya mengikuti mekanisme pembentukan pita yang sama. Yang berbeda adalah seberapa kuat interaksi antar atomnya — yang kemudian menentukan seberapa lebar band gap yang terbentuk pada jarak kesetimbangan material tersebut. Perubahan halus pada jarak atom (misalnya akibat tekanan mekanis atau regangan pada lapisan tipis nano) dapat secara dramatis mengubah sifat listrik suatu material, sebuah prinsip yang sangat relevan dalam teknologi nano.

Diagram pita energi vs jarak antar atom untuk unsur-unsur Golongan IV

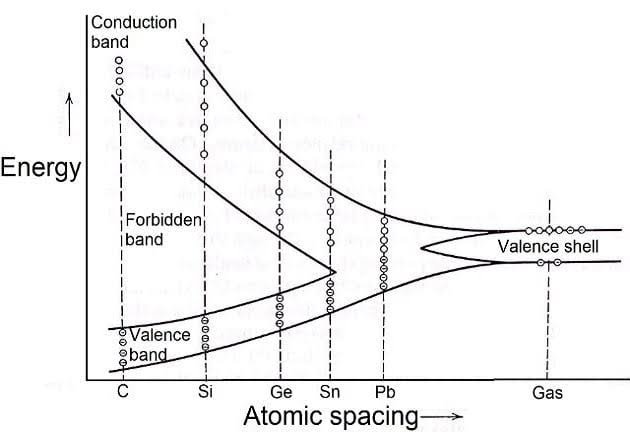

Gambar 7.4. Evolusi struktur pita energi sebagai fungsi jarak antar atom untuk unsur-unsur Golongan IV (C, Si, Ge, Sn, Pb). Sumbu horizontal: jarak antar atom (kondisi gas di kanan, padat di kiri). Sumbu vertikal: energi. Titik vertikal pada setiap kurva menandai jarak kesetimbangan $r_0$ fase padat masing-masing unsur. Perhatikan bahwa semakin kecil $r_0$, semakin lebar pita yang terbentuk dan semakin besar celah terlarang (forbidden band) di antara keduanya.
Transisi ke Bab 8

Pada semikonduktor murni (intrinsik), jumlah elektron yang melompat ke pita konduksi pada suhu kamar sangat sedikit, sehingga konduktivitasnya rendah. Agar berguna dalam elektronika, kita perlu menambahkan ketidakmurnian (impuritas) untuk menambah pembawa muatan bebas. Proses ini disebut doping, yang akan dibahas detail pada Bab 8.

Pertanyaan Latihan Bab 7
  1. Jelaskan bagaimana interferensi konstruktif dan destruktif fungsi gelombang dua atom hidrogen menghasilkan tingkat energi bonding dan anti-bonding!
  2. Mengapa penambahan jumlah atom dalam kristal padat menyebabkan tingkat energi diskrit berubah menjadi pita energi yang kontinu?
  3. Apa perbedaan mendasar antara pita valensi dan pita konduksi? Di mana elektron berada pada suhu 0 Kelvin?
  4. Jelaskan menggunakan konsep band gap mengapa logam tembaga sangat baik menghantarkan listrik, sedangkan intan berfungsi sebagai isolator!
  5. Silikon memiliki band gap sekitar $1.12 \text{ eV}$. Mengapa silikon bersifat sebagai isolator pada suhu 0 Kelvin, namun menjadi semikonduktor pada suhu kamar?
  6. Sebuah semikonduktor memiliki energi band gap $E_g = 2.5 \text{ eV}$. Hitunglah panjang gelombang ambang batas ($\lambda_{max}$) cahaya yang dapat diserap oleh material tersebut! Termasuk spektrum apa kah cahaya tersebut (tampak/UV/IR)?
  7. Mengapa material isolator seperti intan (diamond) tampak transparan terhadap cahaya tampak, sedangkan semikonduktor silikon tampak opak (hitam)?
  8. Mengapa konduktivitas logam menurun ketika suhu dinaikkan, sedangkan konduktivitas semikonduktor justru meningkat ketika suhu dinaikkan?
  9. Berdasarkan Gambar 7.4, jelaskan mengapa Karbon (intan) dan Timbal (Pb) yang sama-sama merupakan unsur Golongan IV memiliki sifat listrik yang sangat berbeda (isolator vs konduktor)!
  10. Jika sebuah film tipis Silikon dikenakan tekanan mekanis sehingga jarak antar atomnya berkurang, apakah yang akan terjadi pada band gap-nya? Jelaskan menggunakan konsep yang ditunjukkan oleh Gambar 7.4.

7.4 Referensi

Berikut adalah daftar pustaka yang direkomendasikan untuk memperdalam materi pada bab ini:

  1. Sze, S. M., & Ng, K. K. (2006). Physics of Semiconductor Devices (3rd ed.). Wiley-Interscience. (Bab 1)
  2. Kittel, C. (2005). Introduction to Solid State Physics (8th ed.). Wiley. (Bab 7 & 8)
  3. Ashcroft, N. W., & Mermin, N. D. (1976). Solid State Physics. Saunders College. (Bab 8-12)
